深圳報警器廠家為你講解氣體報警器三線制接法
很多客戶在收到產品之后說不會接線，其實很簡單的，今天我們就來介紹三線制如何接線。
三線制也就是4-20ma輸出，通俗講也就是3芯電纜線。
那么探測器和控制器之間如何接線呢?

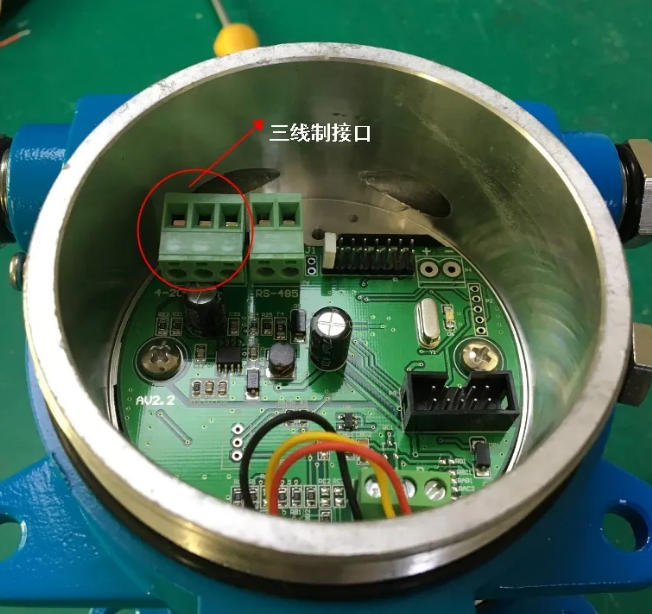

我們先來看看內部結構：

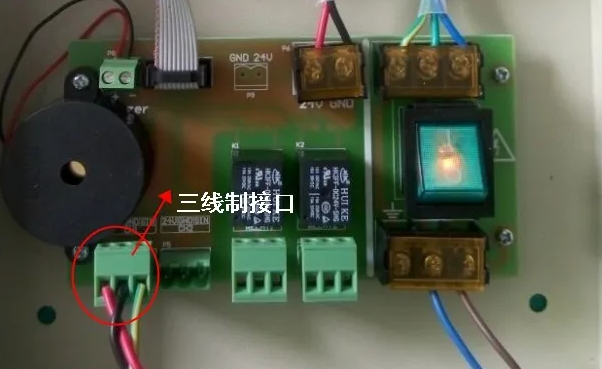

控制器內部結構圖：

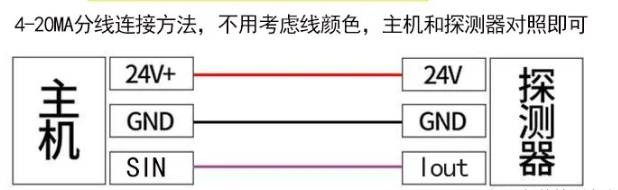

那么如何接線呢?請看下圖所示：
現場連接，不區分連接線顏色，只要探測器和控制器兩端對應即可!
接線之前要斷電操作，一定要注意，探測器主板上對應的是lout 輸出信號，控制器主板上面對應的是sin輸入信號。
