加油站可燃氣體檢測報警方案

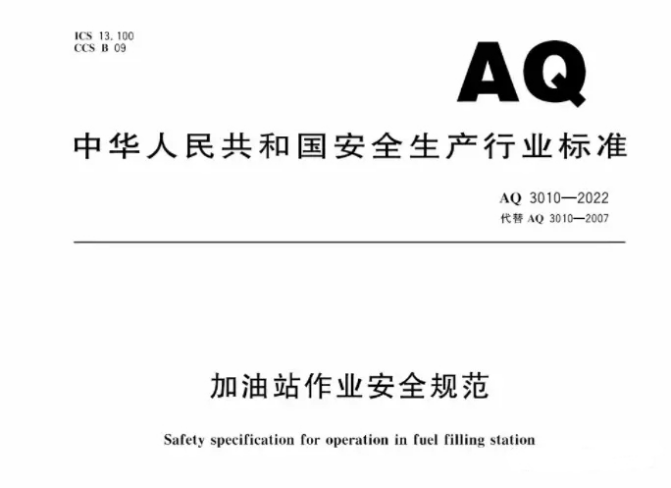

應急管理部批準發布AQ 3010-2022《加油站作業安全規范》，該標準將替代AQ 3010-2007，自2023年4月1日正式實施。新版的要求中刪除了“加油站內不應使用移動通訊設備”增加了關于掃碼支付活動的安全要求。在設有可燃氣體聲光報警裝置的加油作業區內可允許客戶使用手機支付，當現場警報器報警時，應立即停止使用手機和停止加油相關作業，并按應急預案進行應急處置。可燃氣體檢測報警設計應符合GB/T50493的規定。

關于可燃氣體檢測儀的規范如下：

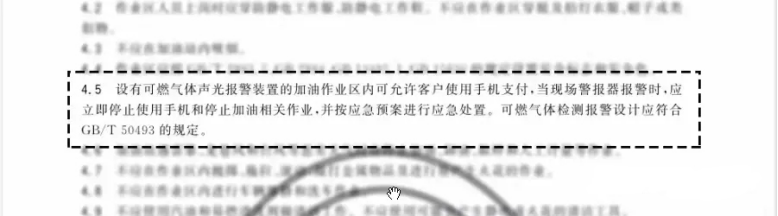

4.5設有可燃氣體聲光報警裝置的加油作業區內可允許客戶使用手機支付，當現場警報器報警時，應立即停止使用手機和停止加油相關作業，并按應急預案進行應急處置。可燃氣體檢測報警設計應符合GB/T50493的規定。

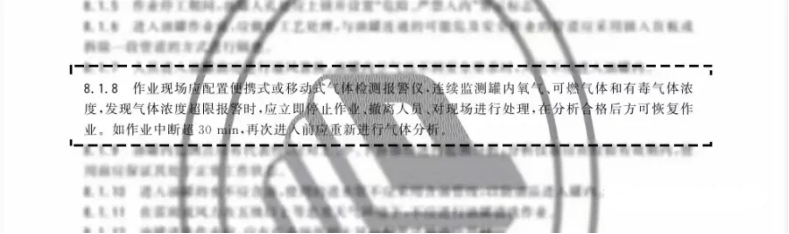

8.1.8 作業現場應配置便攜式或移動紙氣體檢測報警儀，連續監測罐內氧可燃氣體和有毒氣體濃度，發現氣體濃度超限報警時，應立即停止作業、撤離人員、對現場進行處理，在分析合格后方可恢復作業。如作業中斷超30min,再次進入前應重新進行氣體分析。

霍尼艾格根據《加油站作業安全規范》3010-2022，設計研發生產了加油站在線式可燃氣體檢測報警器。該儀器采用24V直接供電，安裝便捷智能。

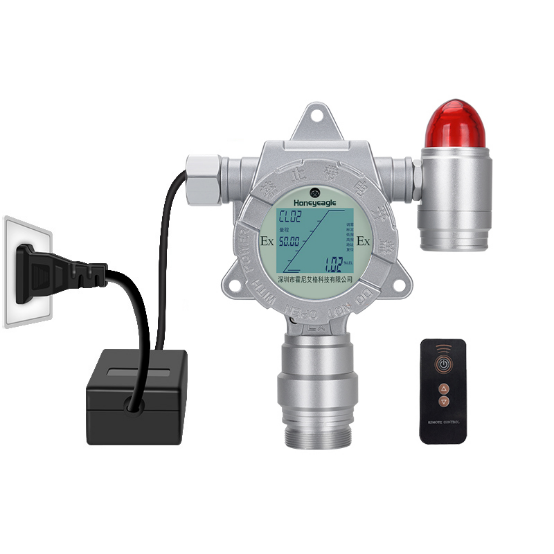

 在線式可燃氣體檢測儀示意圖

在線式可燃氣體檢測儀技術參數：

型號：HNAG1000-EX-F

? 檢測氣體：可燃氣體

? 檢測原理：催化燃燒

? 量程范圍：0-100%LEL

? 顯示方式：2.5寸液晶顯示

? 報警方式：聲光報警

? 通訊方式：4-20mA/RS485

? 供電方式：24V DC

? 響應時間：＜30s

? 工作溫度：-20~50℃

? 工作濕度：0-95%（無凝露）

? 防爆等級：CT6

? 防護等級：IP66

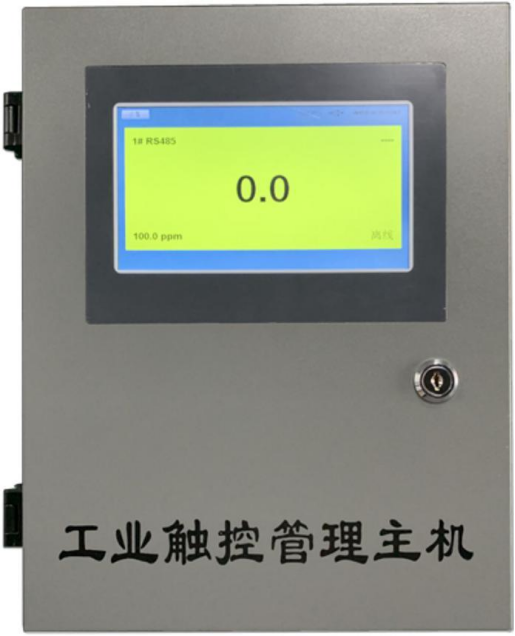

氣體報警控制器示意圖

型號：HNAG6500-RS485-F

特色功能：

1，密碼登錄，防止不相關人員誤操作；

2，通道自由設置，方便用戶靈活配置；

3，歷史報警內部存儲；

4，歷史報警 U 盤導出；

5，4 種報警模式自由設置；

6，時間顯示、設置；

7，7寸液晶觸控屏顯示。

方案初步說明：

每臺加氣柜安裝一臺可燃氣體檢測儀，安裝位置在加氣柜離地面30~60公分即可，安裝的前提不能影響正常工作；控制器采用總線RS485傳輸方案，控制器安裝在收銀臺附近，便于實時監控探測器的檢測數據。（控制器與可燃氣體檢測儀連接線纜采用4芯的RVVP信號電纜屏蔽線）
